Dimensionierung der Haltekraft: Praktische Sicherheitsfaktoren für die reale Produktion

Große Beschaffungsentscheidungen scheitern oft oder sind in einem Punkt erfolgreich: ob der Auserwählte Vakuumhebegeräte „hält“ immer noch, nachdem am zweiten Tag Vibrationen, Mikrolecks, staubige Oberflächen und Schwankungen des Bedieners aufgetreten sind. Eine robuste Dimensionierungsmethode beginnt mit der theoretischen Haltekraft und wendet dann konservative Leistungsminderungs- und Sicherheitsfaktoren an, um reale Anlagenbedingungen abzudecken.

Arbeitsregel für die Schätzung

• Theoretische Haltekraft ≈ (Druckdifferenz) × (effektive Saugfläche).
• Reduzieren Sie dann den Zustand der Oberfläche, die Nachgiebigkeit der Pfanne, die Fehlausrichtung und das dynamische Handling (Beschleunigung/Aufprall).
• Planen Sie einen Sicherheitsfaktor von mindestens 2:1 ein für stabile, gut charakterisierte Lasten; Verwenden Sie höhere Faktoren, wenn die Oberflächen ölig, strukturiert oder porös sind oder wenn der Handhabungsweg schnelle Starts/Stopps beinhaltet.

Bei unseren eigenen Integrationen bei JingShi validieren wir die Größenbestimmung typischerweise mit einem kurzen „Worst-Case-Shift“-Test: Kaltstart, staubige Oberfläche, maximale Reichweite und wiederholte Zyklen – denn hier wird die Zuverlässigkeit auf Beschaffungsniveau nachgewiesen, nicht unter Laborbedingungen.

Vakuumniveau vs. Durchfluss: Was Käufer angeben sollten (und warum es wichtig ist)

Zwei Systeme können den gleichen Vakuumwert anzeigen, verhalten sich jedoch bei Leckagen sehr unterschiedlich. Für Großabnehmer umfasst der nützlichste Spezifikationssatz sowohl das Vakuumniveau (Unterdruck) als auch den Evakuierungsfluss (wie schnell das System dieses Vakuum bei Leckagen erreicht und aufrechterhält).

Wenn in Ihrer Linie die Taktzeit Priorität hat, fordern Sie die „Zeit bis zum Erreichen des Arbeitsvakuums“ unter einer definierten Leckagebedingung an. Diese einzelne Metrik sagt den Durchsatz oft besser voraus als die Spitzenvakuumzahlen.

Auswahl des Saugnapfes: Zusammensetzung, Form und Kantenversiegelungsstrategie

Bei der Blechhandhabung ist die Wahl des Bechers eine technische Entscheidung und keine Katalogpräferenz. Die falsche Bechermischung oder Lippengeometrie kann die tatsächliche Haltekraft verringern, selbst wenn das Manometervakuum „gut“ aussieht, insbesondere bei öligen oder leicht strukturierten Blechen.

Auswahlüberlegungen, die sich auf die Betriebszeit auswirken

• Kompatibilität der Verbindungen: Öle, Kühlmittel und Reinigungsmittel können bestimmte Elastomere aushärten oder aufquellen lassen.
• Lippengeometrie: Dünne Lippen dichten schneller auf glatten Platten ab; Mehrlippen- oder tiefere Profile tolerieren eine milde Textur und Welligkeit.
• Becherdurchmesser vs. lokale Steifigkeit: Sehr große Becher können Mikrowellen überbrücken und auslaufen; Mehrere kleinere Tassen können toleranter sein.
• Randabstandsregel: Halten Sie die Becher von Blechkanten und Ausschnitten fern, um beim Anheben plötzliche Leckagen zu vermeiden.

Wenn wir Layouts konfigurieren, konzentrieren wir uns auf „zuerst die Zuverlässigkeit der Versiegelung“ und optimieren dann das Muster im Hinblick auf die Geschwindigkeit – denn eine stabile Versiegelung reduziert Alarme, Nacharbeiten und das Zögern des Bedieners bei Schichtspitzen.

Leckmanagement: Entwerfen für Mikrospalte, nicht für perfekte Oberflächen

Die meisten Zwischenfälle bei der Vakuumhandhabung sind nicht auf einen Totalausfall zurückzuführen; Sie entstehen durch einen allmählichen Vakuumabfall aufgrund von Mikrospalten (Oberflächentextur, Gratstaub, unvollständige Ebenheit oder Fehlausrichtung). Zuverlässigkeit auf Beschaffungsniveau erfordert ein aktives Leckmanagement.

Konstruktive Gestaltungsmaßnahmen

• Unabhängige Zonen (segmentierte Kreisläufe), damit ein einziger undichter Becher nicht das gesamte Array zum Einsturz bringt.
• Rückschlag-/Rückschlagventile auf Becher- oder Zonenebene, um einen Rückfluss zu verhindern, wenn ein Becher seine Dichtung verliert.
• Vakuumreservoirs, um bei vorübergehenden Trennungsereignissen (z. B. Fahrvibrationen) Zeit zu gewinnen.
• Leckraten-Abnahmetests bei FAT/SAT nicht nur statische „Hold“-Tests.

Wenn Sie in großen Mengen einkaufen, bestehen Sie auf einer wiederholbaren Checkliste für die Inbetriebnahme: Gemessene Leckzeit vom Arbeitsvakuum bis zur Alarmschwelle, jedes Mal mit der gleichen Testplatte und den gleichen Kontaminationsbedingungen.

Steuerungs- und Sicherheitslogik: Alarmschwellen, die störende Stopps verhindern

Ein Vakuumüberwachungssystem ist nur so effektiv wie seine Schwellenwerte und seine Reaktionslogik. Käufer fragen häufig nach einem „Vakuumsensor-Alarm“, aber der wahre Wert liegt darin, wie das System auf langsame Lecks im Vergleich zu plötzlichem Dichtungsverlust reagiert.

Empfohlene Logikelemente für die industrielle Handhabung

• Zwei Schwellenwerte: ein Voralarm (Bedienerwarnung) und ein kritischer Alarm (Stopp-/Haltestrategie).
• Erkennung der Änderungsrate: schnellere Reaktion auf plötzlichen Verlust; tolerante Filterung für kleinere Schwankungen.
• Sperre bei „Hebeerlaubnis“: Heben verhindern, bis das Vakuum für eine definierte Verweilzeit stabil ist.
• Ausfallsicheres Netzausfallverhalten (z. B. Rückschlagventile, Reservevolumen), abgestimmt auf Ihre Anlagenrisikobewertung.

Wir halten diese Einstellungen praktisch: Wenn Sie zu empfindlich sind, kommt es zu lästigen Ausfallzeiten. zu entspannt und Sie verlieren Sicherheitsspielraum. Ein gut abgestimmtes System leistet beides – es schützt die Last und schützt Ihren Durchsatz.

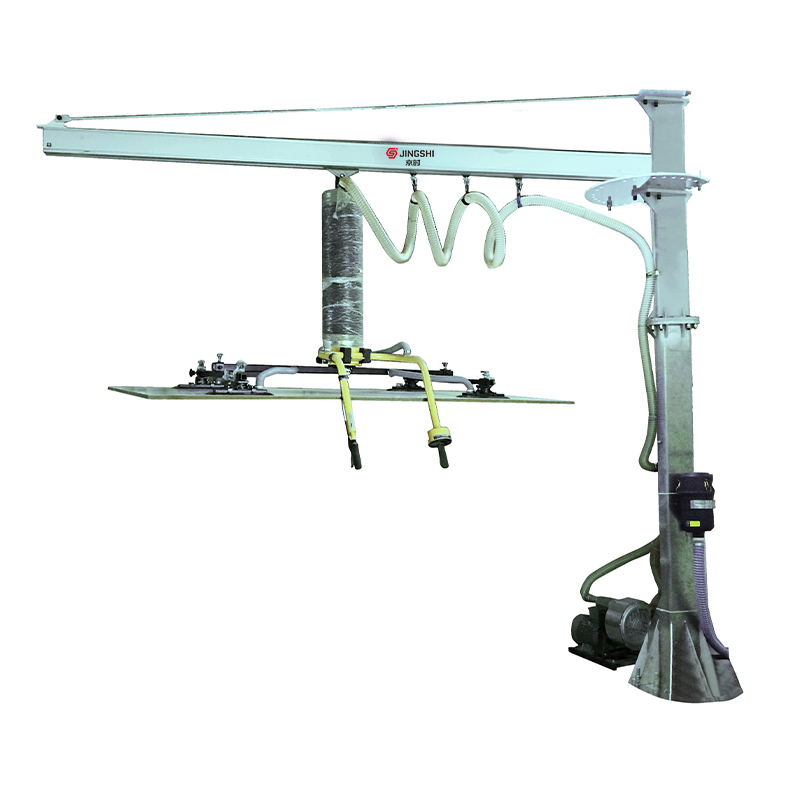

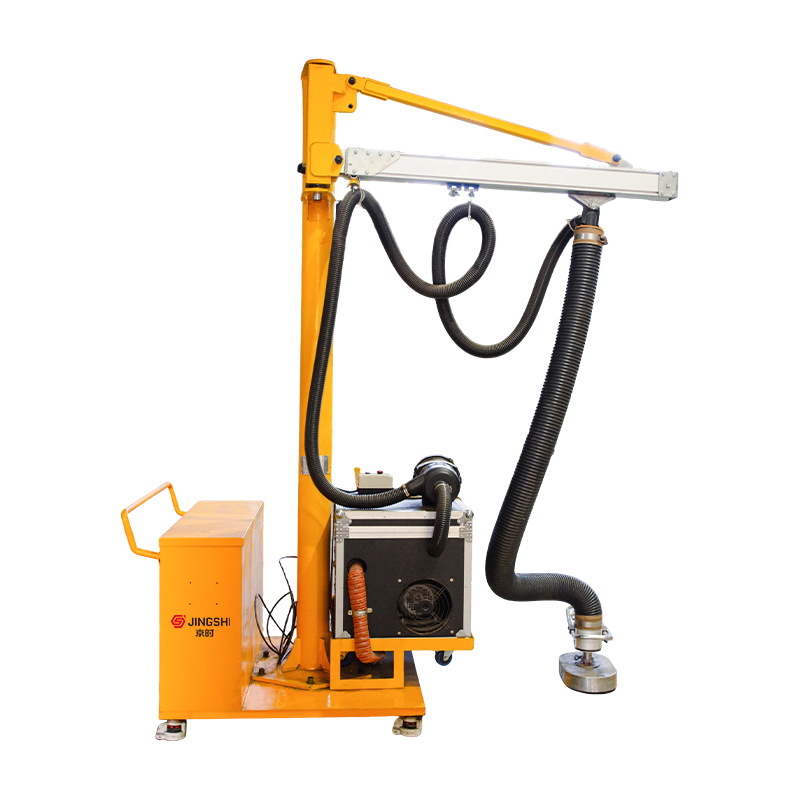

Fest installiert vs. mobil vs. tragbar: Auswahl basierend auf dem Fluss, nicht auf der Präferenz

Für Großabnehmer, die mehrere Lagerplätze ausrüsten, sollte sich der „Typ“ des Vakuumhebers nach dem Materialfluss, der Hubfrequenz und dem Grad der Variabilität in der Werkstückgeometrie richten – und nicht nur danach, ob Laufkräne zur Verfügung stehen.

Wenn Ihr Ziel eine werksübergreifende Standardisierung ist, setzen Sie auf austauschbare Bechermodule und eine einheitliche Steuerungsphilosophie; Es vereinfacht Schulungen, Ersatzteile und Inbetriebnahme an allen Standorten.

Kran- und Manipulatorintegration: Verhinderung von Schwingungen, Verdrehungen und Belastungen außerhalb der Achse

Wann Vakuumheber Bei der Verwendung mit Kränen oder Manipulatoren ist der begrenzende Faktor oft nicht die Vakuumkraft, sondern die Laststabilität. Schwingungen und Verdrehungen erhöhen die dynamischen Belastungen und können insbesondere bei großen Blechen zu kurzzeitigen Dichtungsstörungen führen.

Integrationspunkte, die im Voraus angegeben werden müssen

• Mechanische Verdrehsicherungen (Schwenksperren, geführte Arme oder kontrollierte Rotationsmodule).
• Anpassbarkeit des Schwerpunkts: verschiebbare Haken, verstellbare Querträger oder Zonenschalen zur Anpassung an Teilefamilien.
• Kabel- und Schlauchführung, die ein Hängenbleiben im gesamten Hubraum vermeidet.
• Beschleunigungsgrenzen oder Bedienerführung, um Stoßbelastungen während der Fahrt zu reduzieren.

Aus Käufersicht sind es diese Integrationselemente, bei denen „gleicher Heber, unterschiedliche Bucht“-Projekte normalerweise voneinander abweichen. Standardisieren Sie die Schnittstelle und Sie standardisieren die Leistung.

Oberflächenrealität: Beschichtungen, Filme, Gratstaub und die versteckten Siegelkiller

Blechumgebungen führen zu Dichtungsschwankungen, die in Zeichnungen selten dokumentiert werden: Schutzfilme, Pulverrückstände, Mikrogratstaub, Kondensation und Schmiermittelverschleppung. Diese Faktoren verändern sowohl die Reibung als auch die Luftdichtheit an der Becherlippe.

Praktische Abhilfemaßnahmen, die Ausfallzeiten reduzieren

• Definieren Sie ein zulässiges Fenster für den Oberflächenzustand (z. B. „leichter Ölfilm zulässig“, aber kein Ansammeln oder Tropfen).
• Fügen Sie einfache Schritte zum Vorwischen oder Ausblasen hinzu, wenn Gratstaub unvermeidbar ist. Es verbessert oft die Abdichtung mehr als die Vergrößerung der Pumpe.
• Verwenden Sie beim Umgang mit gemusterten, gebürsteten oder leicht geprägten Laken Becher, die für leichte Texturen geeignet sind.
• Untersuchen Sie Tassen als Verbrauchsmaterial : Lippenabnutzung und Mikrorisse können die Leckrate stillschweigend erhöhen.

Wenn Sie uns Ihre typischen Oberflächenbehandlungen und Folien mitteilen, können wir die Bechermaterialien und -zonen entsprechend konfigurieren – kleine Entscheidungen führen hier tendenziell zu großen Zuwächsen bei der Zuverlässigkeit.
